Nominale spanning: | 6/10KV | Isolatie: | XLPE |
---|---|---|---|
leider: | naakt koper | Kern: | 1 of 3 |
kleur: | Groen rood, geel, | ||
Hoog licht: | lszh machtskabels,vlam - kabels van de vertragers de lage rook |
Enige kern en drie van de kernencu/xlpe/cts/lsoh macht kabelnominale spanning 6 10(12) kV
Gedetailleerde Productomschrijving
Normen
Internationaal: CEI 60502, CEI 60228, CEI 60332, CEI 60754
China: GB∕T 12706.2-2008, GB∕T 19666-2005
Andere normen zoals BS, VDE en ICEA op verzoek
Nota:
Isolatieidentificatie vanaf normen of klantenvereiste
Toepassingen
Leggend in ruimte, tunnel, kabelgeul, en pijpen.
Wat LSOH-Machtskabel is
Typische structuur van flame-retardant kabel van LSOH: het niet-metalen materiaal van de kabelbekleding is flame-retardant materiaal van LSOH met verschillende eigenschappen. Deze structuur laat de kabel toe om klassena tests in CEI 60332-3-22 en verwante tests in CEI 60754 en CEI 61034 over te gaan.
Voordelen van de Kabel van Fr
Wanneer een brand voorkomt, zal de verbranding van combustibles in het gewone machtssysteem een hoop van halogen-containing rook veroorzaken. De LSOH-samen gebruikte machtskabel en de bouwmaterialen van LSOH kunnen de totale hoeveelheid rook effectief verminderen die door brandbare verbranding en de inhoud van halogeen wordt vrijgegeven, om het slachtoffertarief in de brand te verlagen.
De kabel heeft betere asspanningsweerstand.
Bouw
Leider: Compacte vastgelopen koperen geleider, Cl.2 vanaf CEI 60228
Het leiderscherm: Halfgeleider
Isolatie: XLPE (cross-linked polyethyleen) geschat bij 90 ℃
Het isolatiescherm: Halfgeleider
Het scherm: Koperband
Het Interlining: LSOH-Vlam - zwart vertragerspolyolefin,
Pantsering: SWA (de Pantsering van de Staaldraad)
Schede: LSOH-Vlam - zwart vertragerspolyolefin,
Technische gegevens
Nominale spanning: 6/10 kV
Maximumleidertemperatuur: onder normaal (90 ℃), sluit de noodsituatie (130℃) of neen meer kort dan voorwaarden 5 van s (250℃).
Min. Omringende Temperaturen.: De kabel zal pre verwarmd worden als de omgevingstemperatuur onder 0℃ is
Min. Buigende Straal: enige kernkabel 20 (d+D) ±5%
Multi-core kabel 15 (d+D) ±5%
Certificaten
Ce, SGS, KEMA en meer anderen op verzoek
Technische Beschrijvingen
Nom. Dwarsdoorsnede van leider | Loopt Nr. /Dia vast. Van Leider | Isolatie Dikte |
Dikte van Koperstrook | Diameter van staaldraad | Schededikte | Ong. O.D. | Ong. | Max. D.C-Weerstand van Leider (20 ℃) | Testend Voltage A.C | Huidige Classificatie | |
Gewicht | In lucht (a) | In grond (A) | |||||||||
1×25 | 7/2.17+0.01 | 3.4 | 0,12 | 1.60 | 1.8 | 25.9 | 974 | 0,727 | 24 | 165 | 160 |
1×35 | 7/2.56+0.01 | 3.4 | 0,12 | 1.60 | 1.8 | 26.9 | 1107 | 0,524 | 24 | 205 | 190 |
1×50 | 19/1.86+0.01 | 3.4 | 0,12 | 1.60 | 1.8 | 28.2 | 1279 | 0,387 | 24 | 245 | 225 |
1×70 | 14/2.56+0.01 | 3.4 | 0,12 | 1.60 | 1.9 | 30.1 | 1551 | 0,268 | 24 | 305 | 275 |
1×95 | 19/2.56+0.02 | 3.4 | 0,12 | 1.60 | 1.9 | 31.7 | 1858 | 0,193 | 24 | 370 | 330 |
1×120 | 24/2.56+0.02 | 3.4 | 0,12 | 2.00 | 2.0 | 34.2 | 2232 | 0,153 | 24 | 430 | 375 |
1×150 | 30/2.56+0.01 | 3.4 | 0,12 | 2.00 | 2.1 | 35.8 | 2557 | 0,124 | 24 | 490 | 425 |
1×185 | 37/2.56+0.02 | 3.4 | 0,12 | 2.00 | 2.1 | 37.6 | 2991 | 0,0991 | 24 | 560 | 480 |
1×240 | 48/2.58+0.02 | 3.4 | 0,12 | 2.00 | 2.2 | 40.0 | 3627 | 0,0754 | 24 | 665 | 555 |
1×300 | 60/2.58+0.02 | 3.4 | 0,12 | 2.00 | 2.3 | 42.4 | 4296 | 0,0601 | 24 | 765 | 630 |
1×400 | 60/2.93+0.02 | 3.4 | 0,12 | 2.50 | 2.4 | 47.1 | 5458 | 0,047 | 24 | 890 | 725 |
1×500 | 60/3.33+0.02 | 3.4 | 0,12 | 2.50 | 2.5 | 50.5 | 8206 | 0,0366 | 24 | 1030 | 825 |
1×630 | 60/3.76+0.02 | 3.4 | 0,12 | 2.50 | 2.6 | 54.3 | 9783 | 0,0283 | 24 | 1200 | 950 |
3×25 | 7/2.17+0.01 | 3.4 | 0,10 | 2.50 | 2.5 | 48.7 | 4365 | 0,727 | 24 | 120 | 125 |
3×35 | 7/2.56+0.01 | 3.4 | 0,10 | 2.50 | 2.6 | 51.1 | 4907 | 0,524 | 24 | 140 | 155 |
3×50 | 19/1.86+0.01 | 3.4 | 0,10 | 2.50 | 2.7 | 54.9 | 5650 | 0,387 | 24 | 165 | 180 |
3×70 | 14/2.56+0.01 | 3.4 | 0,10 | 2.50 | 2.8 | 58.9 | 6660 | 0,268 | 24 | 210 | 220 |
3×95 | 19/2.56+0.02 | 3.4 | 0,10 | 2.50 | 2.9 | 62.6 | 7791 | 0,193 | 24 | 255 | 265 |
3×120 | 24/2.56+0.02 | 3.4 | 0,10 | 2.50 | 3.0 | 66.2 | 8887 | 0,153 | 24 | 290 | 300 |
3×150 | 30/2.56+0.01 | 3.4 | 0,10 | 2.50 | 3.1 | 69.4 | 10029 | 0,124 | 24 | 330 | 340 |
3×185 | 37/2.56+0.02 | 3.4 | 0,10 | 2.50 | 3.2 | 73.7 | 11617 | 0,0991 | 24 | 375 | 380 |
3×240 | 48/2.58+0.02 | 3.4 | 0,10 | 3.15 | 3.4 | 80.4 | 14743 | 0,0754 | 24 | 435 | 435 |
3×300 | 60/2.58+0.02 | 3.4 | 0,10 | 3.15 | 3.6 | 85.7 | 17104 | 0,0601 | 24 | 493 | 485 |
3×400 | 60/2.93+0.02 | 3.4 | 0,10 | 3.15 | 3.8 | 92.5 | 20551 | 0,047 | 24 | 565 | 520 |

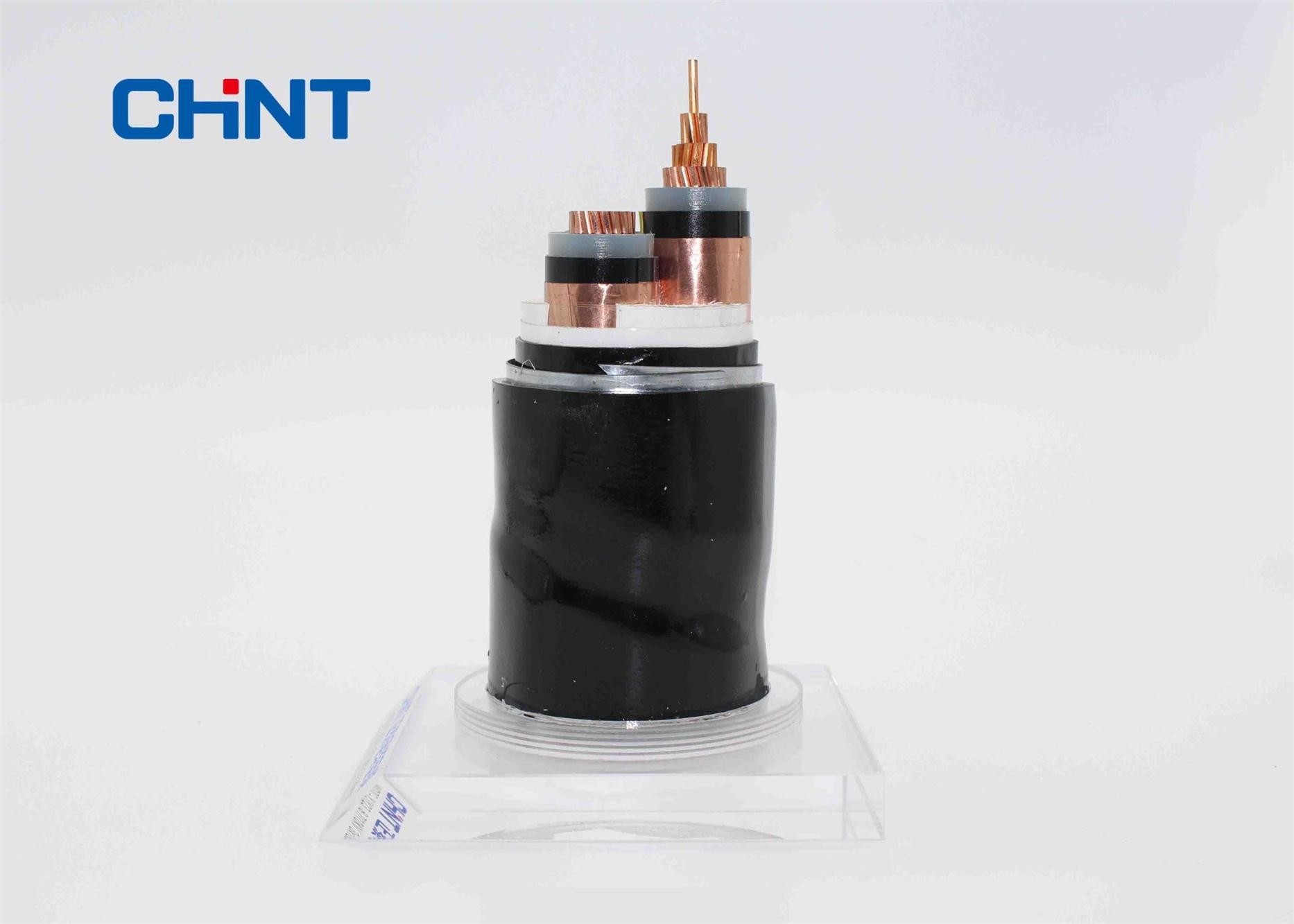

Productfoto
